CCD視覺定位系統是實現高精度、非接觸式位置測量的核心技術，廣泛應用于半導體制造、精密裝配、機器人引導、質量檢測等領域。其高精度定位能力背后是硬件與算法的緊密配合，以下詳細解析其核心算法與技術：

一、 硬件基石

    CCD/CMOS 圖像傳感器：

        原理： 將入射光信號轉換為電荷信號，再通過模數轉換器輸出數字圖像。

        關鍵特性： 高量子效率、低噪聲、高動態范圍、高線性度、全局快門（避免運動模糊）對高精度定位至關重要。

        優勢： 相比CMOS早期版本，CCD通常具有更低的讀出噪聲和更好的均勻性，但CMOS在速度、功耗和集成度上優勢明顯，現代高精度系統多采用高性能的全局快門CMOS傳感器。

    光學鏡頭：

        高分辨率： 提供足夠的圖像細節以分辨微小特征。

        低畸變： 光學畸變是定位誤差的主要來源之一。遠心鏡頭是首選，它能在不同物距下保持放大倍率恒定，消除透視誤差，尤其適合尺寸測量和精密定位。

        合適的工作距離與景深： 滿足實際應用場景需求。

    照明系統：

        目的： 增強目標特征與背景的對比度，抑制噪聲。

        類型：

            明場照明： 直接照射目標表面，適合高反射率、有紋理或標記的目標。

            暗場照明： 光線以低角度入射，突出表面輪廓、劃痕或邊緣。

            背光照明： 目標置于光源和相機之間，形成高對比度的輪廓（常用于尺寸測量）。

            同軸照明： 光線方向與鏡頭光軸平行，減少陰影，適合平面、鏡面或帶孔特征。

        穩定性與均勻性： 對精度至關重要，需避免閃爍和光照不均。

二、 核心算法與技術

    圖像預處理：

        目的： 提升圖像質量，為后續處理做準備。

        關鍵技術：

            去噪： 高斯濾波、中值濾波、雙邊濾波等，在平滑噪聲的同時盡量保留邊緣。

            增強對比度： 直方圖均衡化、對比度拉伸等。

            校正：

                平場校正： 消除鏡頭漸暈和傳感器像素響應不一致性。

                暗場校正： 消除暗電流噪聲。

                光學畸變校正： 使用鏡頭標定參數（如Brown-Conrady模型）對圖像進行幾何變換，消除徑向畸變和切向畸變。

    特征提?。?br/>
        目的： 識別并定位圖像中代表目標位置的關鍵點或幾何特征。

        關鍵技術與算法：

            點特征：

                光斑中心定位： 用于激光點、LED標記點等。算法包括：

                    灰度重心法： 計算所有像素灰度的加權質心。簡單快速，精度可達亞像素（約0.1-0.5像素）。

                    高斯擬合法： 假設光斑強度分布符合高斯模型，通過非線性最小二乘法擬合，精度最高（可達0.01像素級），但計算量較大。

                    圓擬合/橢圓擬合： 先提取光斑邊緣，再用最小二乘法擬合圓或橢圓，求其中心。

            邊緣特征：

                邊緣檢測： Sobel, Prewitt, Canny算子等檢測圖像中的強度突變（邊緣）。

                亞像素邊緣定位： 達到超高精度的核心！

                    灰度矩法/邊緣重心法： 類似點特征的重心法，在邊緣法線方向計算灰度重心。

                    插值法： 在邊緣附近進行線性、二次或樣條插值，尋找梯度最大值點。

                    空間矩法： 利用邊緣輪廓的空間矩計算亞像素位置。

                    擬合（線/曲線）法： 在邊緣點附近用最小二乘法擬合直線、圓弧或其他幾何形狀，獲得亞像素精度的邊緣位置。

            區域特征：

                Blob分析： 通過閾值分割、連通域分析識別特定區域（斑點），計算其質心、面積、方向等。質心定位算法同上。

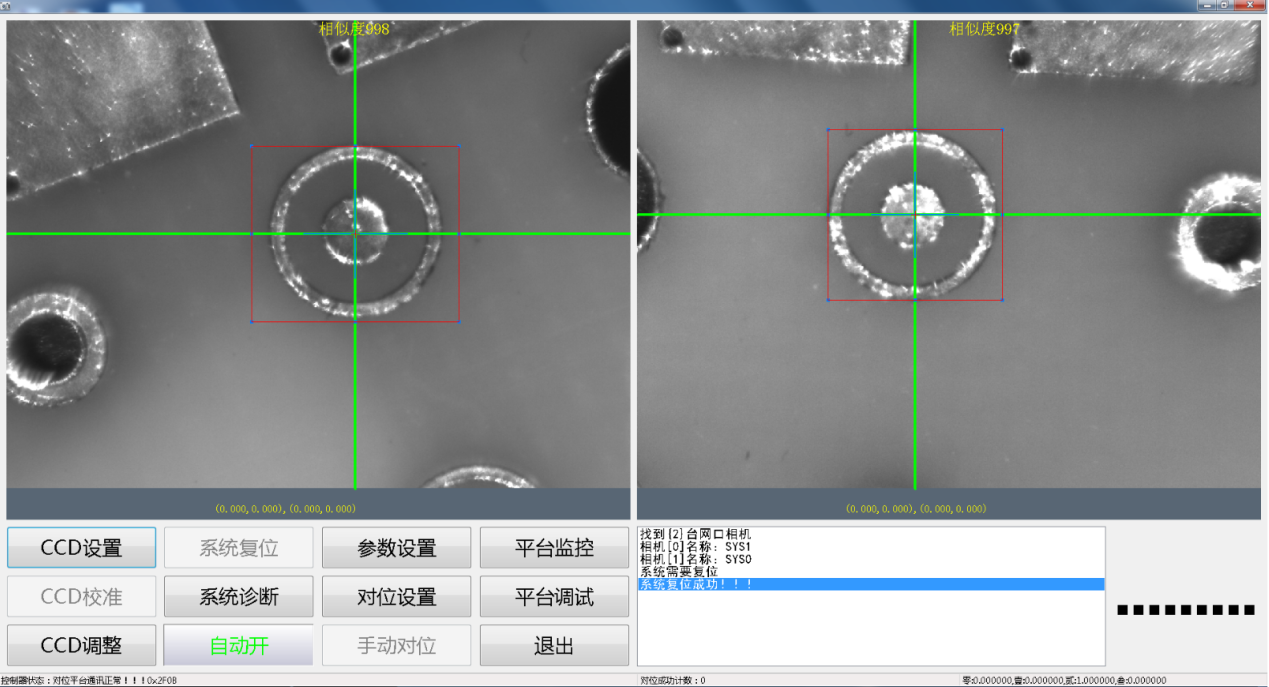

                模板匹配： 預先存儲目標模板（圖像塊），在當前圖像中搜索最相似的區域。核心是相似性度量：

                    歸一化互相關： 對光照變化魯棒性好，計算量大。

                    平方差和： 計算量相對小。

                    基于特征的匹配： 提取模板和圖像的關鍵點（如SIFT, SURF, ORB, AKAZE）和描述符，進行匹配，計算變換關系。適用于有旋轉、縮放和部分遮擋的情況，計算量較大。

            結構光/編碼標記點： 使用投影特定圖案（如條紋、編碼點陣）輔助定位，通過解碼或相位計算實現高精度三維重建或定位。

    坐標轉換與標定：

        目的： 將圖像坐標系中的像素坐標轉換為真實世界坐標系中的物理坐標。

        關鍵技術：

            相機標定：

                內參標定： 確定焦距、主點坐標、畸變系數等內部參數。常用張正友標定法，利用棋盤格標定板。

                外參標定： 確定相機坐標系與世界坐標系的轉換關系（旋轉矩陣R和平移向量T）。也稱為手眼標定。

            透視變換/相機模型： 利用標定得到的內外參數，建立圖像點(u, v)與世界點(X, Y, Z)之間的映射關系。對于平面目標（Z固定），通常簡化為單應性矩陣變換。

            2D到2D轉換： 如果只關心平面內的位置（X, Y），標定后可直接通過單應性矩陣或比例換算（需已知工作距離）進行轉換。

    濾波與數據融合：

        目的： 提高定位的穩定性、平滑性和抗噪能力。

        關鍵技術：

            卡爾曼濾波： 經典算法，結合系統動力學模型和測量值，最優估計目標狀態（位置、速度等），有效濾除測量噪聲，預測運動趨勢。

            粒子濾波： 適用于非線性、非高斯系統。

            移動平均/指數平滑： 簡單有效，適用于對實時性要求高、動態不劇烈的場景。

            多傳感器融合： 結合視覺數據與其他傳感器（如編碼器、IMU）數據，提升整體定位精度和魯棒性。

三、 實現高精度的關鍵因素與挑戰

    亞像素技術： 這是突破物理像素限制的核心。通過精細的數學模型（擬合、插值、矩計算）分析像素內的灰度分布信息，將定位精度提升到物理像素尺寸的1/10到1/100甚至更高。

    高精度標定： 標定誤差會直接傳遞到最終定位結果。需要使用高精度的標定板和魯棒的標定算法，并定期復檢。

    環境穩定性：

        溫度： 溫度變化導致鏡頭焦距、傳感器尺寸、機械結構微小變化，需要恒溫或溫度補償模型。

        振動： 導致圖像模糊，需要機械隔振或高速快門/全局快門配合。

        光照： 光照變化影響圖像對比度和特征提取穩定性，需要穩定的光源或自適應算法。

    算法魯棒性： 對目標部分遮擋、光照不均、背景干擾、噪聲等具有抵抗能力。

    實時性： 許多應用要求毫秒級響應，算法需要在精度和速度之間取得平衡，并行計算（GPU加速）和算法優化至關重要。

    系統集成與校準： 相機、鏡頭、光源、機械平臺的安裝精度和長期穩定性。

四、 發展趨勢

    深度學習： 使用CNN等網絡直接回歸目標位置或位姿，或用于提升特征提取、匹配、分割等步驟的魯棒性，尤其在復雜背景和光照變化下表現突出。

    事件相機： 基于事件的視覺傳感器，具有超高動態范圍、無運動模糊、低延遲、低功耗的特性，在高速高動態場景定位有潛力。

    計算成像： 結合光學設計與算法，如結構光、光場相機、壓縮感知等，獲取更多維度的信息（深度、反射率等），提升定位能力和魯棒性。

    多模態融合： 視覺與激光雷達、IMU、力傳感器等更緊密融合。

    嵌入式AI與邊緣計算： 將智能算法部署到嵌入式視覺系統中，實現更快的本地響應。

總結

CCD視覺定位系統的高精度是精密硬件（傳感器、鏡頭、光源）、先進算法（亞像素定位、特征提取、坐標轉換、濾波）和嚴格標定與系統集成共同作用的結果。亞像素技術突破物理像素限制，標定技術建立準確的映射關系，濾波技術提升穩定性和抗噪能力?？朔h(huán)境干擾、保證實時性、提升魯棒性是實現工程化應用的關鍵挑戰。隨著深度學習、新型傳感器和計算成像的發展，視覺定位的精度、速度和適應性將持續提升
